FS 系 列 耐 强 腐 蚀 泵
FS系列泵为单级单吸悬臂式离心泵，过流部件为钢衬聚全氟乙丙稀（F46，俗称塑料王中王），其衬塑厚度为3~4mm，该材料具有较好的耐腐蚀性能，适用于输送各种强腐蚀性介质。如：各种浓度的硫酸、各种浓度的盐酸、硝酸、氢氟酸、王水、各种强碱及各种有机溶剂。轴封配置化工WB2机械密封。本系列备有托架式、直联式两种形式供用户自选。

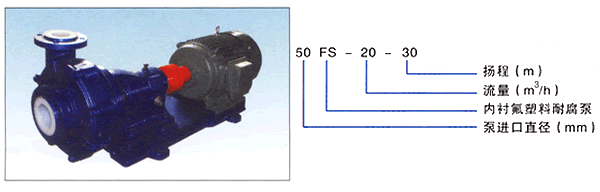

型号含义
性能参数
型号 | 流量(米3/小时) | 扬程(米) | 转速(转/分) | 电机型号(KW) | 进口×出口（mm) |
32FS-3-25 | 3 | 25 | 2900 | 1.1 | 32×25 |
32FS-5-20 | 5 | 20 | 2900 | 1.1 | |
32FS-5-26 | 5 | 26 | 2900 | 2.2 | 32×25 |
32FS-10-20 | 10 | 20 | 2900 | 2.2 | |
32FS-15-18 | 15 | 18 | 2900 | 2.2 | |
50FS-15-36 | 15 | 36 | 2900 | 3 | 50×40 |
50FS-20-30 | 20 | 30 | 2900 | 3-4 | |
50FS-25-28 | 25 | 28 | 2900 | 4-5.5 | |
65FS-20-35 | 20 | 35 | 2900 | 7.5 | 65×50 |
65FS-30-32 | 30 | 32 | 2900 | 7.5-11 | |
65FS-35-30 | 35 | 30 | 2900 | 7.5-11 | |
80FS-45-35 | 45 | 35 | 2900 | 11-15 | 80×5 |
80FS-45-50 | 45 | 50 | 2900 | 11-15 | |
80FS-50-32 | 50 | 32 | 2900 | 11-15 | |
80FS-50-45 | 50 | 45 | 2900 | 11-15 | |
100FS-50-50 | 50 | 50 | 2900 | 18.5-22 | 100×80 |
100FS-60-35 | 60 | 35 | 2900 | 18.5 | |
100FS-70-32 | 70 | 32 | 2900 | 18.5 | |
100FS-80-30 | 80 | 30 | 2900 | 18.5-22 | |
100FS-100-40 | 100 | 40 | 2900 | 22-30 | |
100FS-120-30 | 120 | 30 | 2900 | 22-30 |
机械密封使用要点
152型、WB2型机械密封其静环为氧化铝陶瓷，动环为填充四氟，使用时应注意以下几点：
1、该象密封只适宜于无悬浮硬质颗粒的介质，对新安装的管路和储液罐，应认真冲洗干净，严防颗粒杂质进入密封面使之失效。
2、安装前应首先检查各零部件是否完好，如发现损坏应更换新的部件后再安装。
3、安装时应先把静环压装一 泵壳上，用压盖压紧静环，压紧时应注意用力均匀。
4、将动环套在轴套上，然后边同轴套一起装在主轴上，待泵壳与轴承座联接牢固后再调节弹簧的压缩力，使其不要太松或太紧。安装时用手转动，应感觉到密封面有一定的压缩力，但又能轻快自如灵活转动，如没有此感觉应调整弹簧的压缩力，以保证密封效果。
5、拆卸机械密封应仔细，不许用手锤、铁器等物敲击，以免破坏动竟环

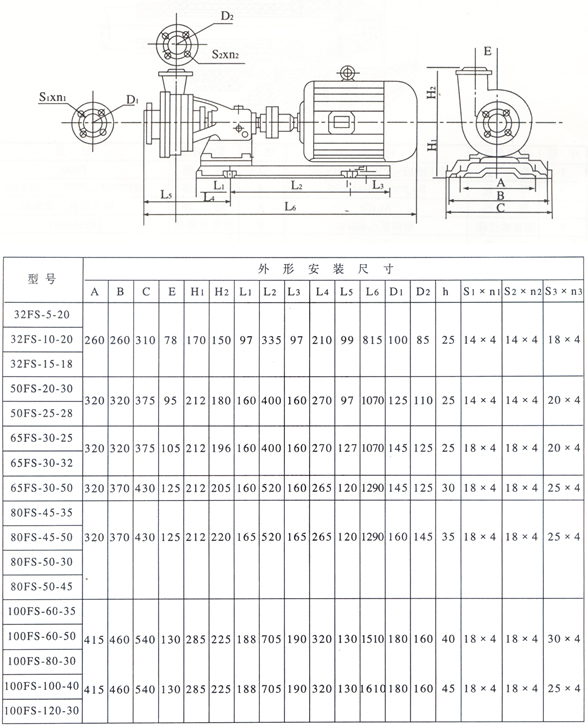

外形及安装尺寸
